详解丨元征新能源X-431 EV MAX跳线连接步骤操作指引

元征X-431 EV MAX新能源汽车智能综合诊断设备支持专用接头、跳线、车辆快充口、OBD接口四种方式进行电池包检测，即针对不同新能源车辆的电池包，配备不同的专业接口，即插即用，小白用户可轻松检测。

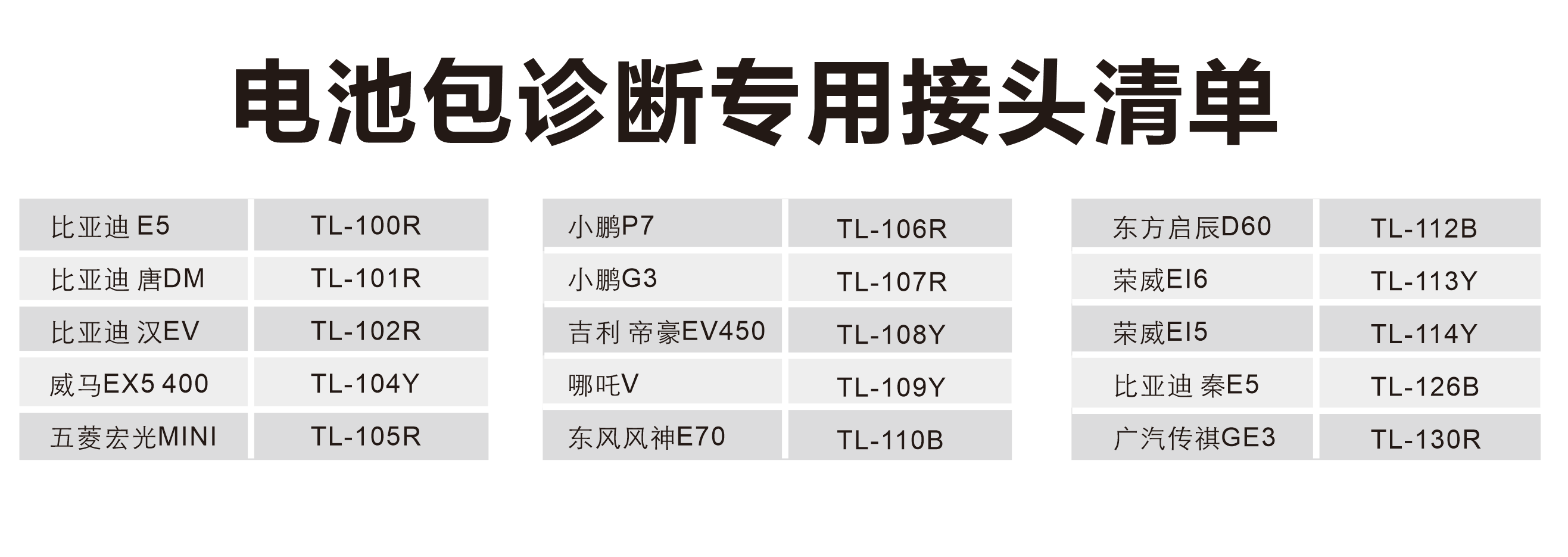

其中专用插头连接检测、快速安全，电池包诊断专用接头清单如下：

暂无专用接头的车型可使用跳线连接，新能源电池包跳线图车型列表如下（持续更新中）：

下面小编为详细讲解X-431 EV MAX跳线连接方式。

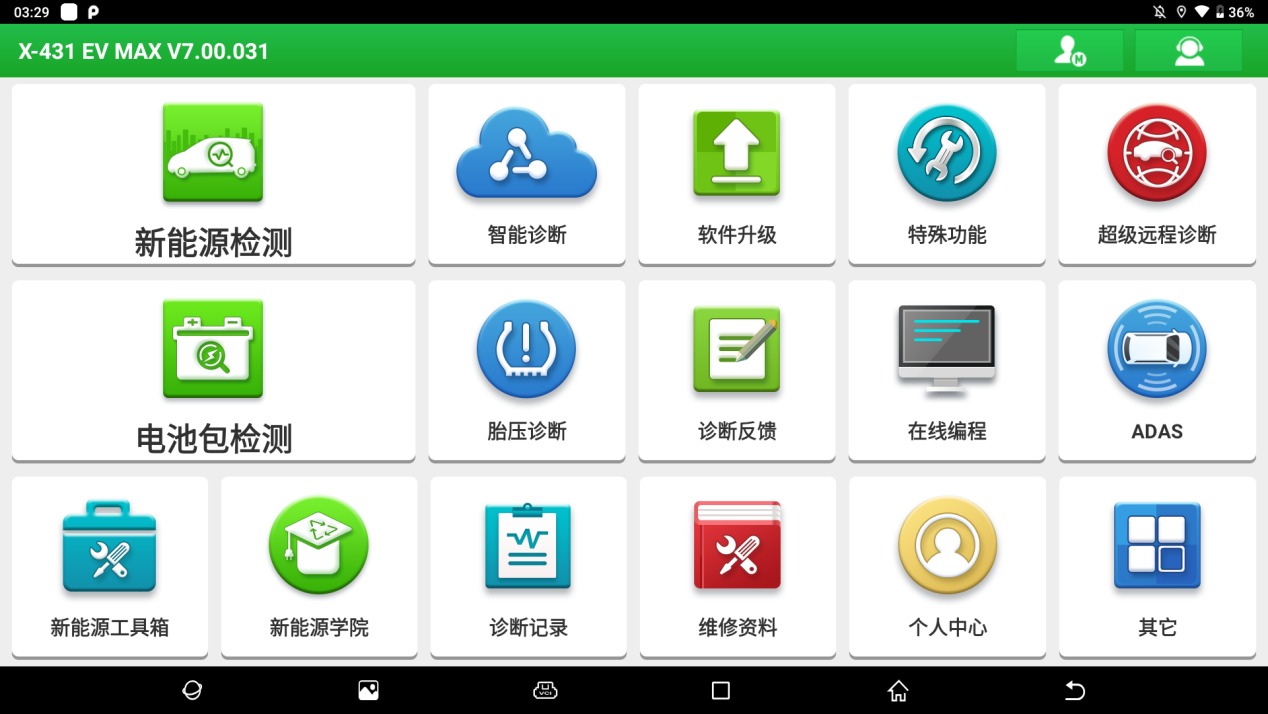

1. 打开EV MAX，点击【电池包检测】，如下图：

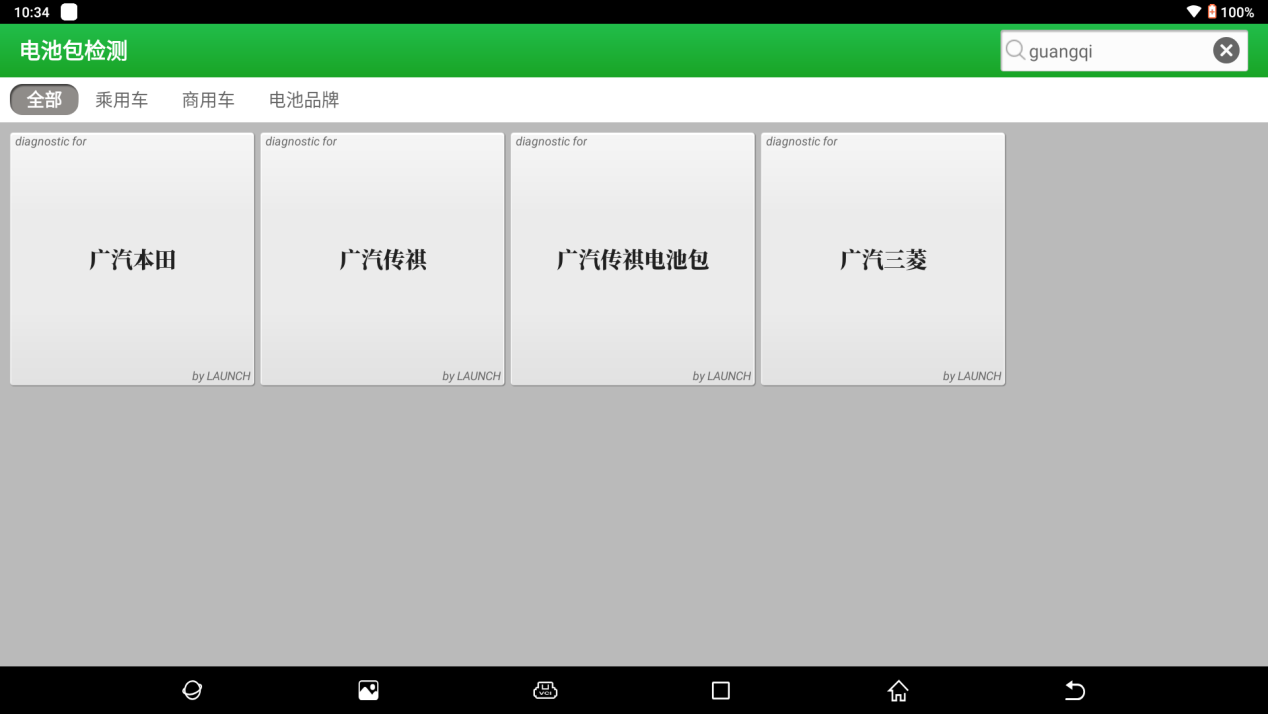

2. 车型品牌点击【广汽传祺】，如下图：

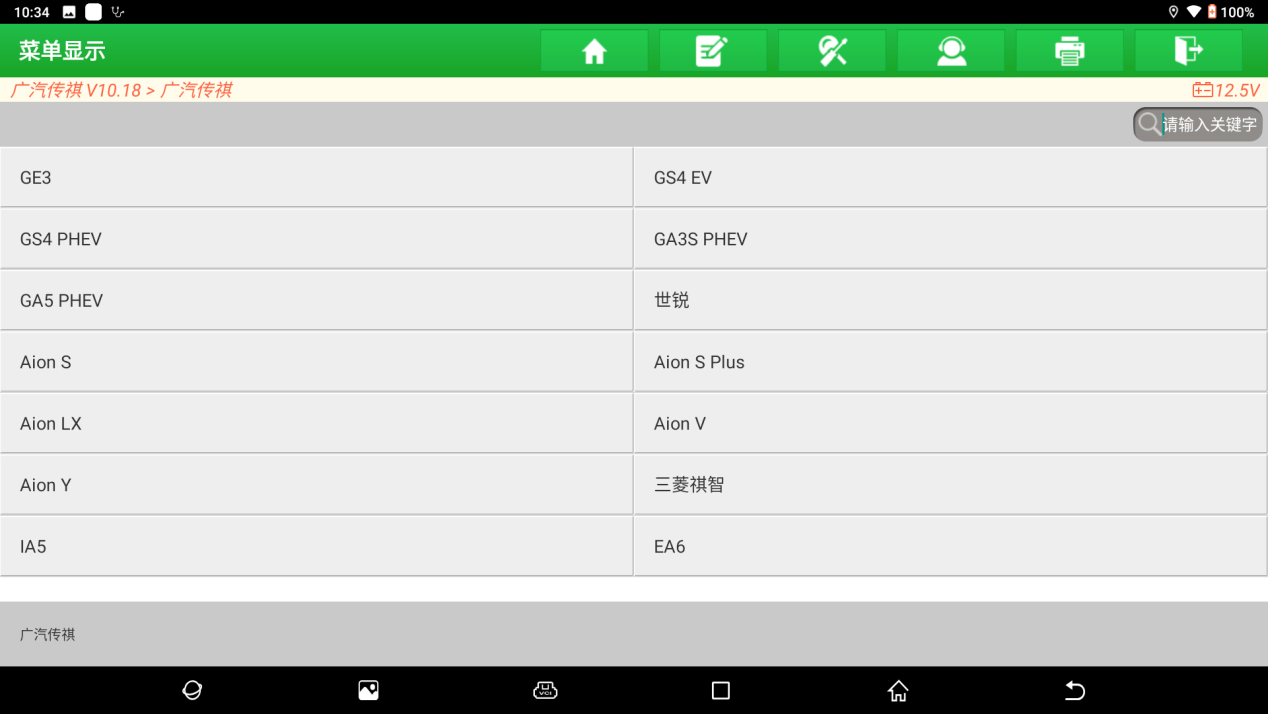

3. 根据实测车型选择【GE3】，如下图：

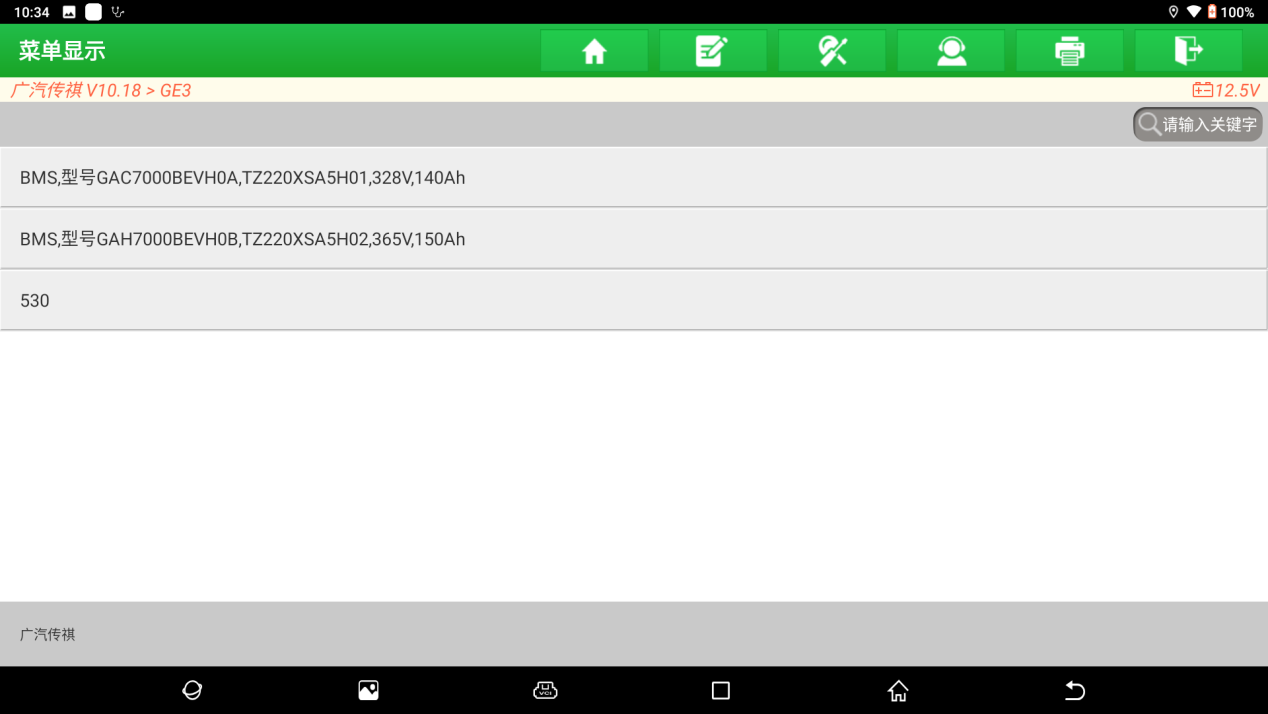

4. 选择【BMS,型号GAC700BEVHOA,TZ220X3A5H01,328V,140Ah】，如下图：

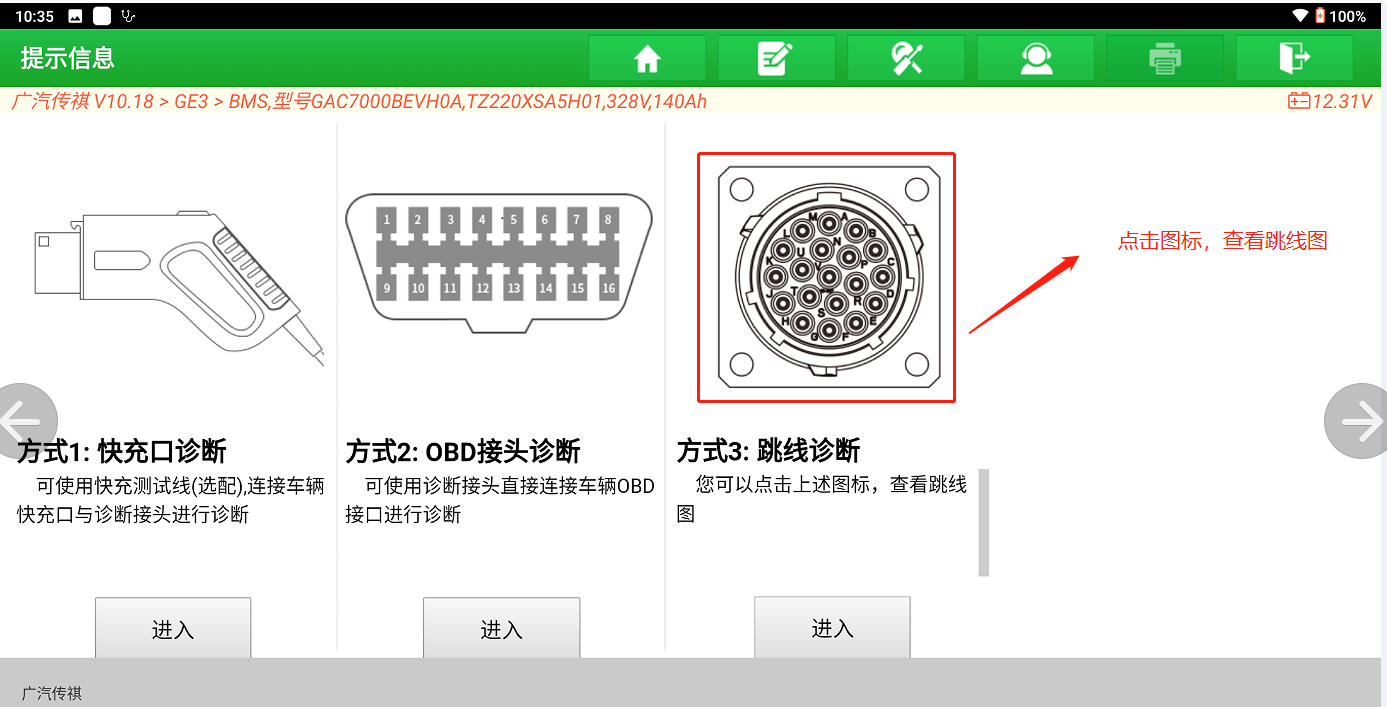

5. 选择跳线诊断，点击图标进入查看跳线图，如下图：

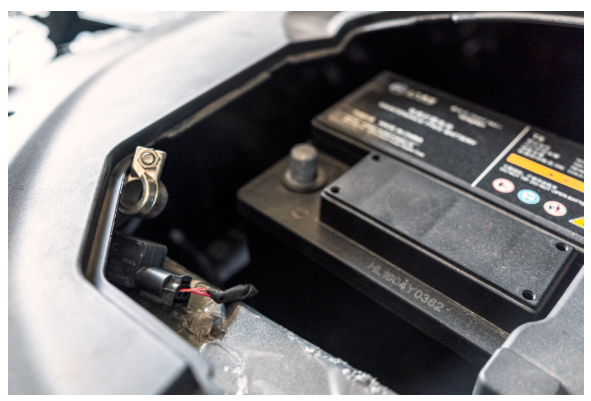

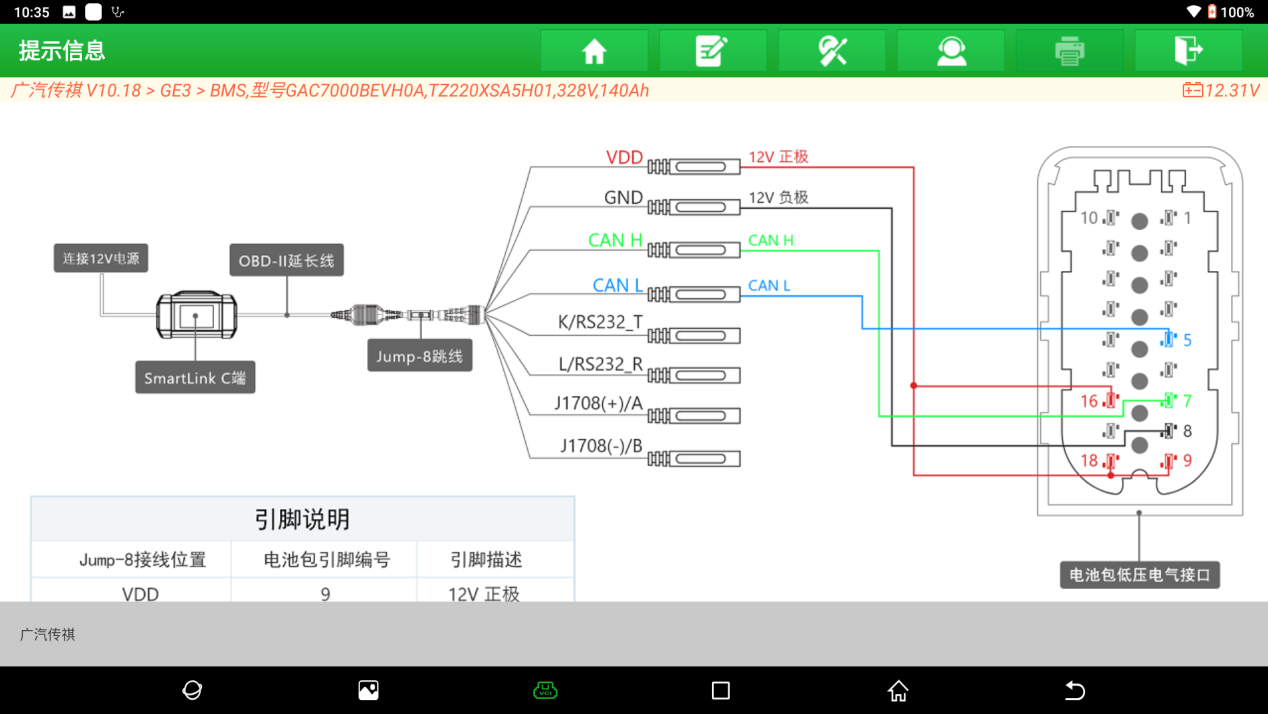

6. 请依据跳线连接诊断连接示意图正确连接跳线，将JUMP-8跳线总线与SmartLink C端诊断盒相连接（JUMP-8跳线总线，红色为正极，黑色为负极，绿色为CANH，蓝色为CANL，按照顺序依次连接跳线），为避免车辆出现短路、损坏车辆汽车电脑的情况发生，需在检测新能源汽车电池包前，断开车辆12V电源，使用举升机对车辆举升，如下图：

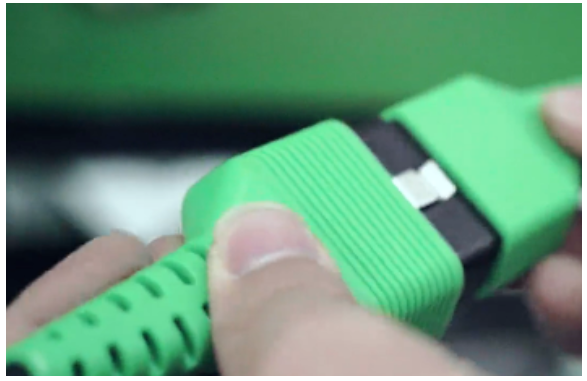

7. 将电池包通讯接口断开，随后依照【跳线连接示意图】使用跳线将JUMP-8跳线总线与电池包通讯接口依次连接，将标配12V电源适配器与SmartLink C端诊断盒连接为电池包BMS供电，如下图：

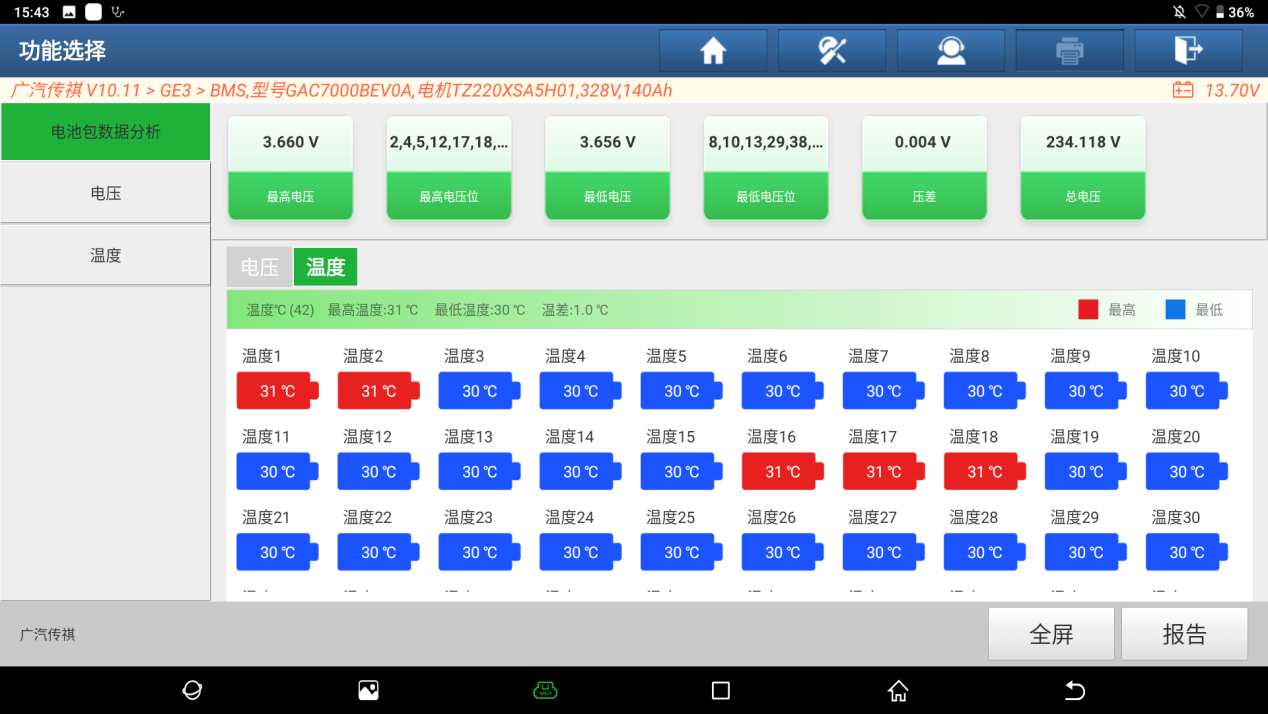

8. 然后返回诊断界面，选择跳线诊断进入，等待通讯，读取数据，单体电压、温度、最高单体电压、最低单体电压等等，如下图：
