建议收藏!X-431特斯拉诊断测试接头&网线功能详解
日期:2023-09-04
   
浏览次数:2735
   
点赞次数:0

一、 特斯拉-12+20接头

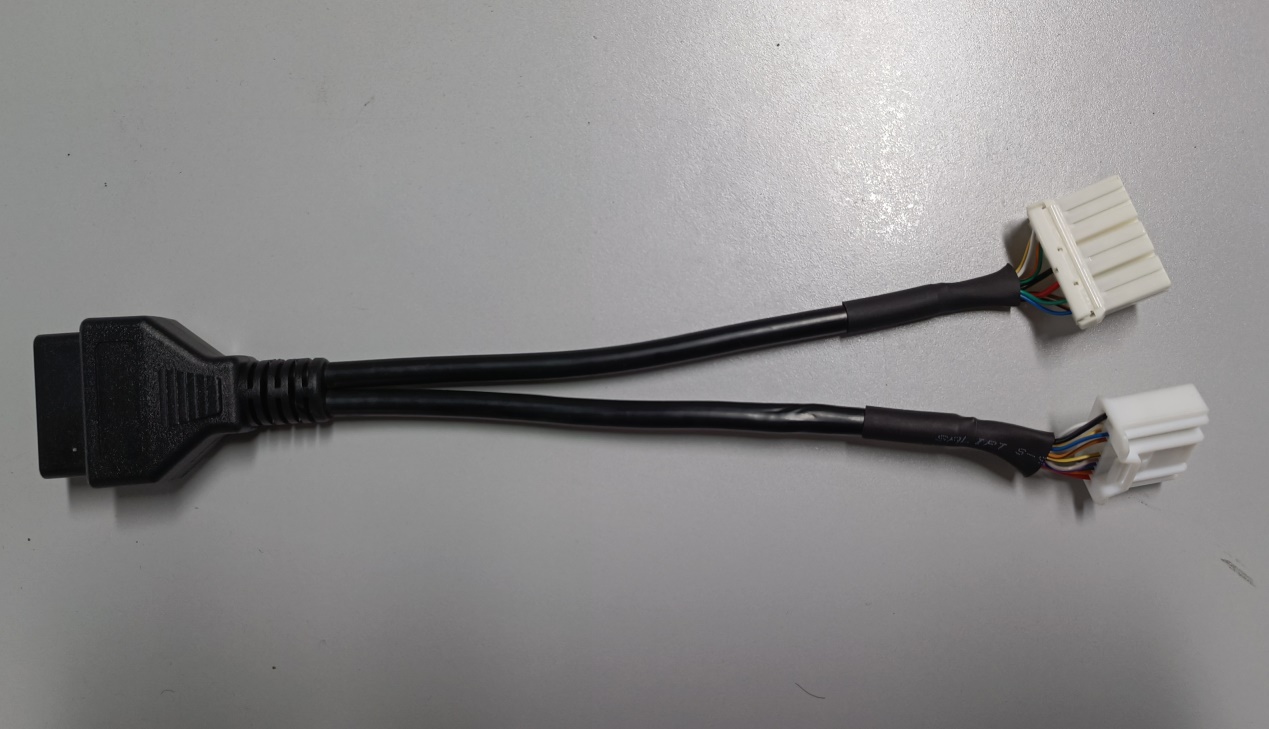

特斯拉-12+20接头图片如下:



图1

该接头适用于Model S和Model X车型,可以测试故障码,清码,和特殊功能,如网站可测表功能(http://qcar.x431.com/qcar/#/)。

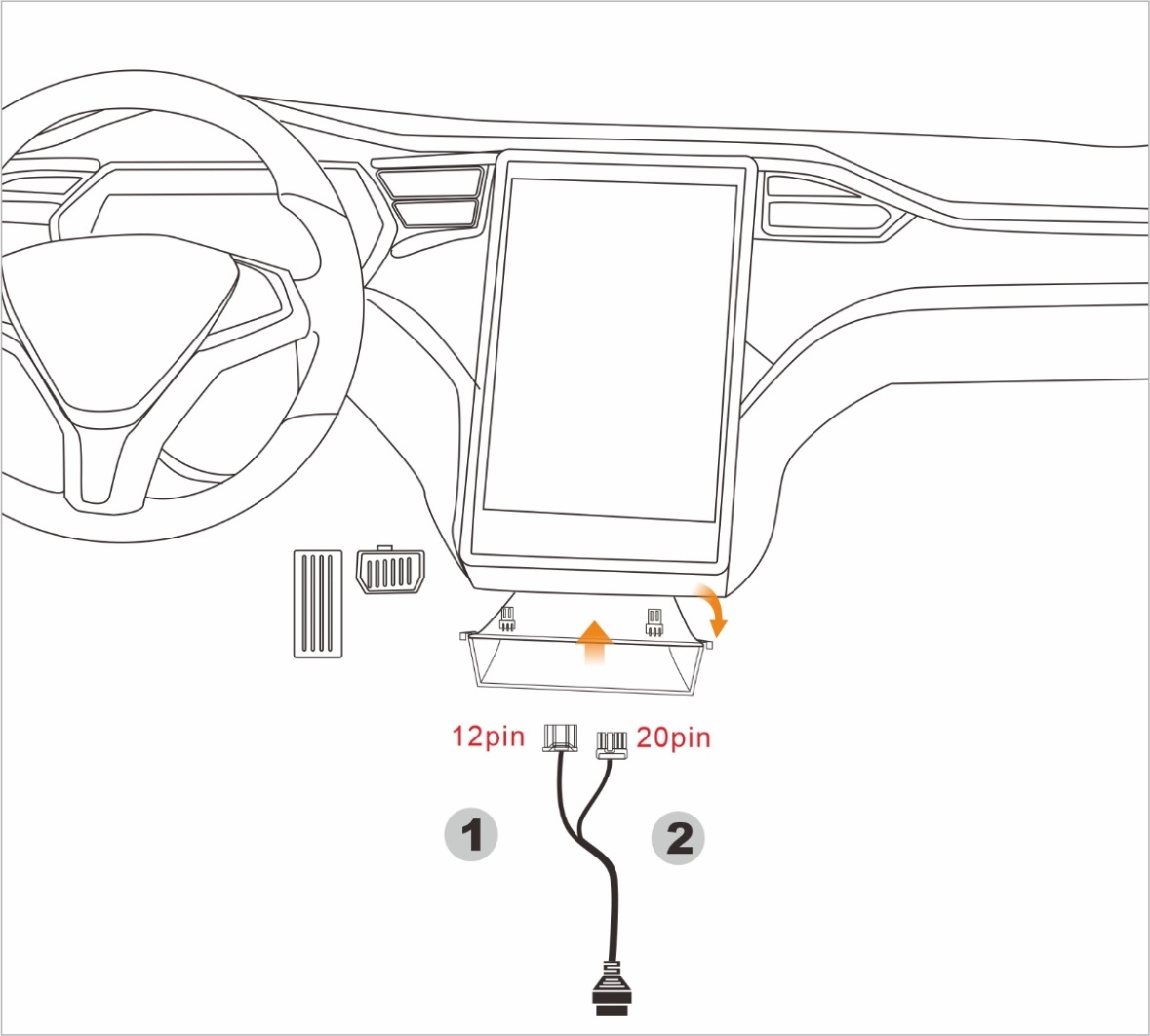

具体接线图如图2所示,第①部分为特斯拉-12+20接头(12PIN)接线图,适用于2015年9月之前(包含9月)生产的S(X)车型,第②部分为特斯拉-12+20接头(20PIN)接线图,适用于2015年9月之后生产的S(X)车型。



图 2

二、特斯拉气囊修复专用接头

特斯拉气囊修复专用接头图片如图3:



图3


特斯拉气囊修复专用接头主要用于重置二手的安全气囊碰撞数据。

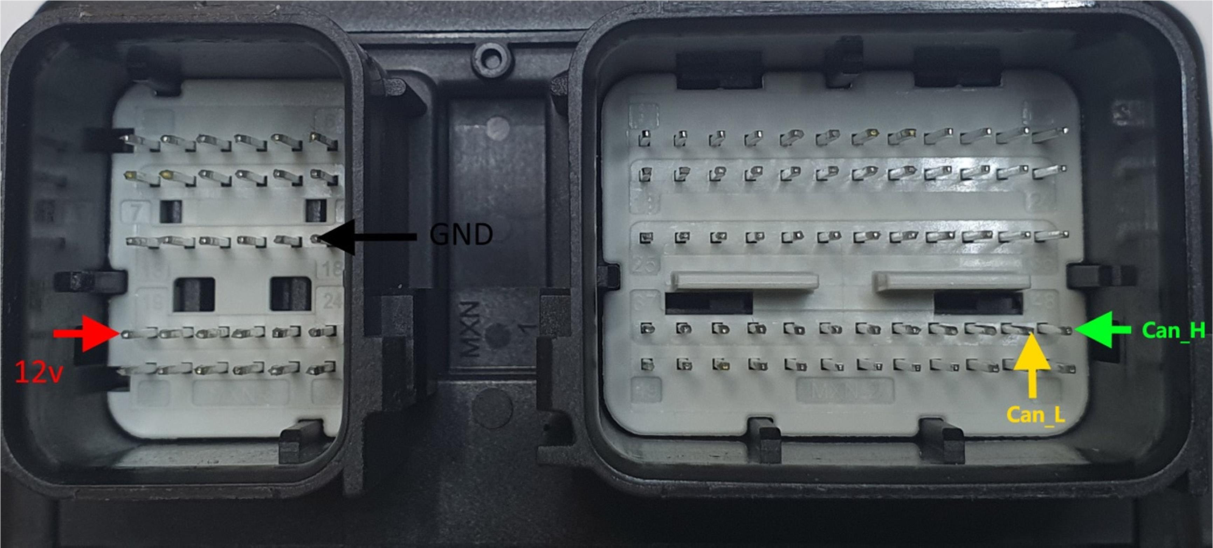

1. Model X车型气囊控制单元接口的飞线和引脚说明如图4:



图4

+12V: 12V 电源

GND: 地线

CAN_H: CAN 高

CAN_L: CAN 低

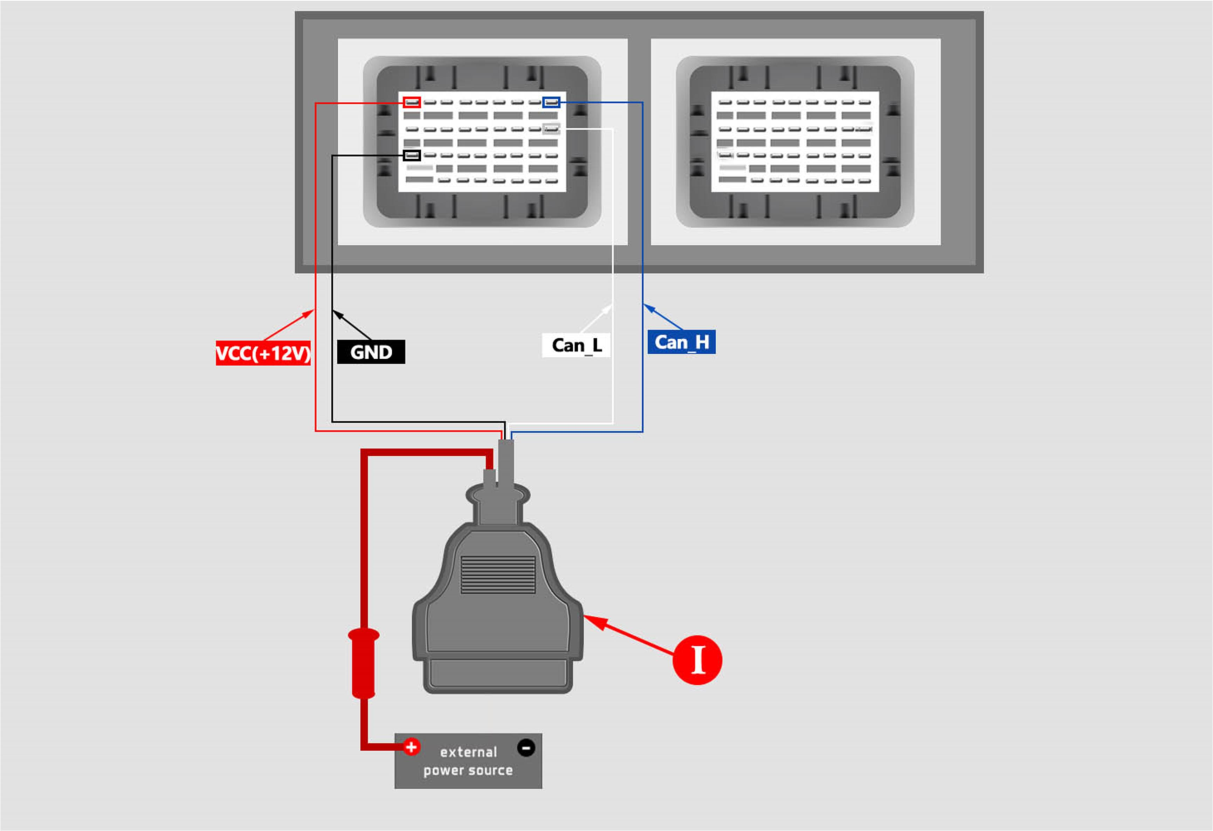

Model X特斯拉气囊修复专用接头接线图见图5:



图5


2. Model S车型气囊控制单元接口的飞线和引脚说明见图6:

 图6


PW: 飞线,把两个位置短接起来,使其能够刷写 EEPROM.

+12V: 12V 电源

GND: 地线

CAN_H: CAN 高

CAN_L: CAN 低

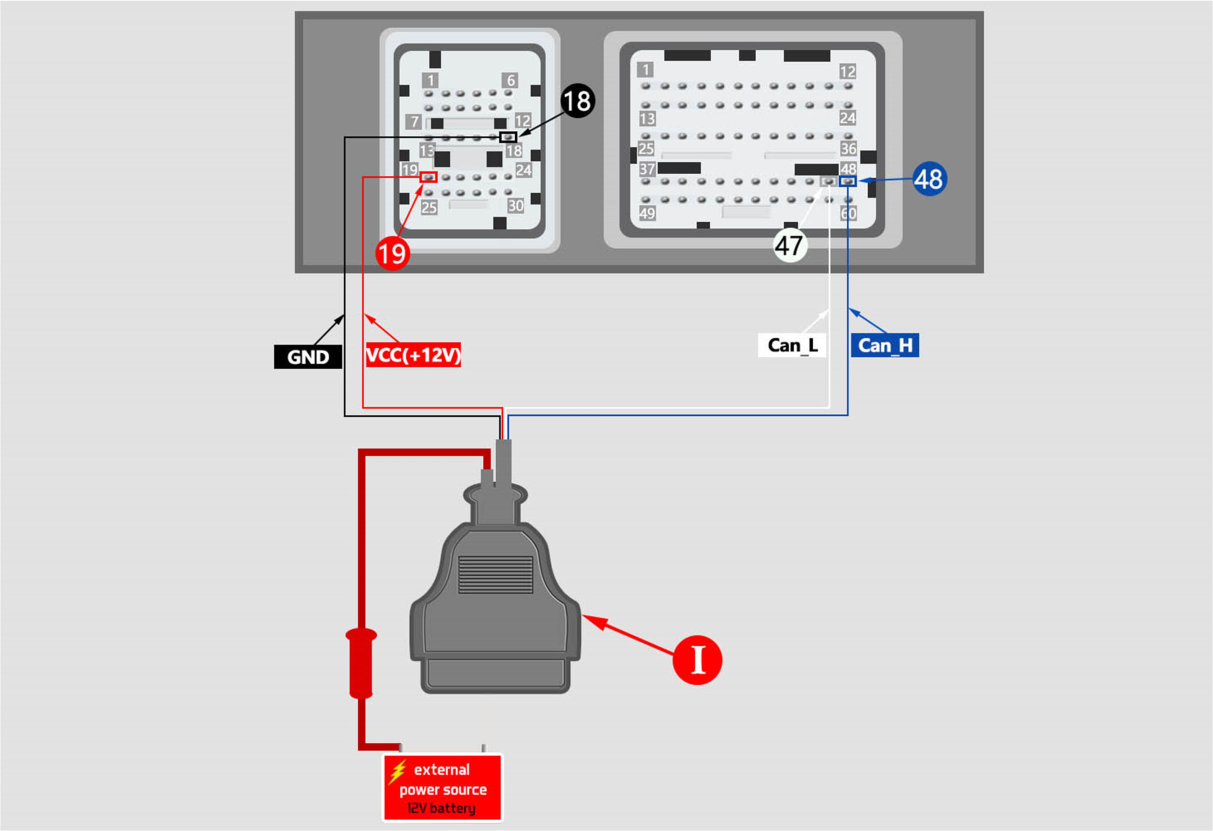

Model S特斯拉气囊修复专用接头接线图见图7:



图7


3. Model 3车型气囊控制单元接口的飞线和引脚说明见图8:



图8

+12V: 12V 电源

GND: 地线

CAN_H: CAN 高

CAN_L: CAN 低


Model 3特斯拉气囊修复专用接头接线图见图9:



图9

4.Model 3/Y碰撞解锁功能的接线图见图10;



图10


三、特斯拉3 电池包测试线152款,RoHS

特斯拉3 电池包测试线152款,RoHS的图片如图11:



图11

该测试线用于Model 3和Model Y 车型三电系统数据流的测试,和电池包的测试;


四、X-431 新能源LAN网口诊断接头

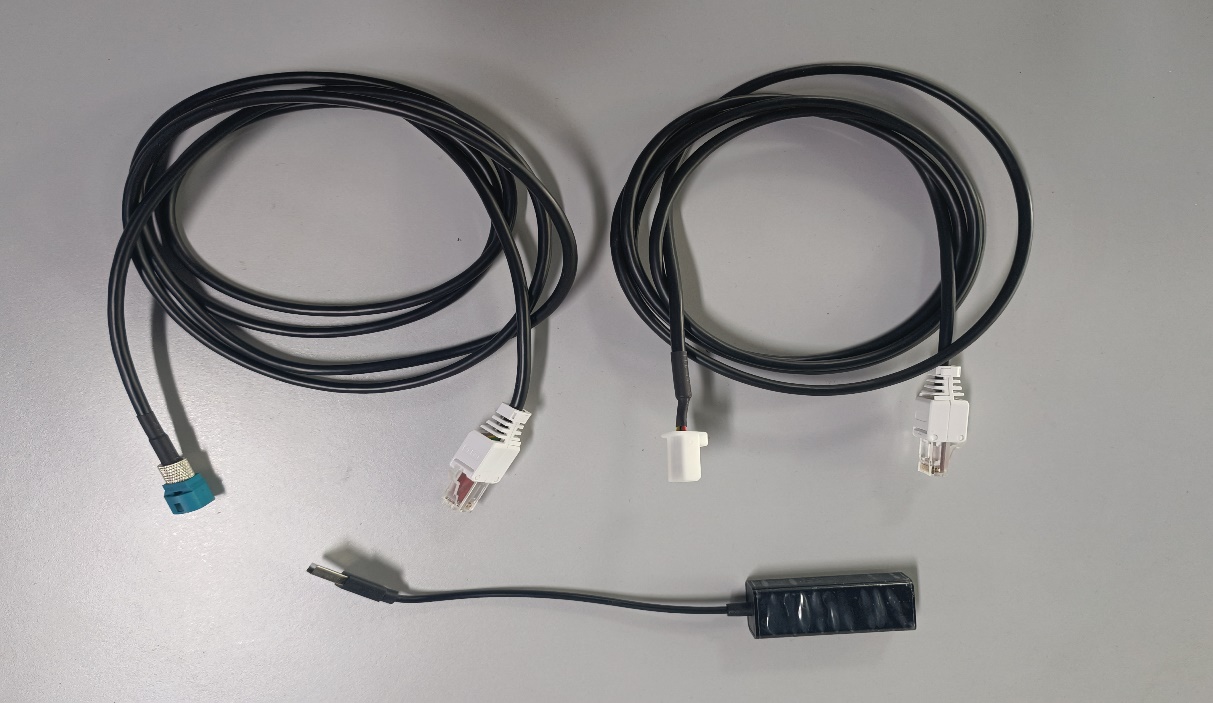

X-431 新能源LAN网口诊断接头如图12:



图12

使用于局域网(LAN)功能(汽车进入维修模式),目前支持产品为:X-431 PAD系列、EV MAX、PRO 3S+ V3.0/V5.0诊断设备,简体中文、繁体中文、日语、韩语、阿拉伯语、俄语这几种软件。

具体的设备接线示意图见下:

1. Model 3/Y 2018年后车型的接线图见图13;



图13

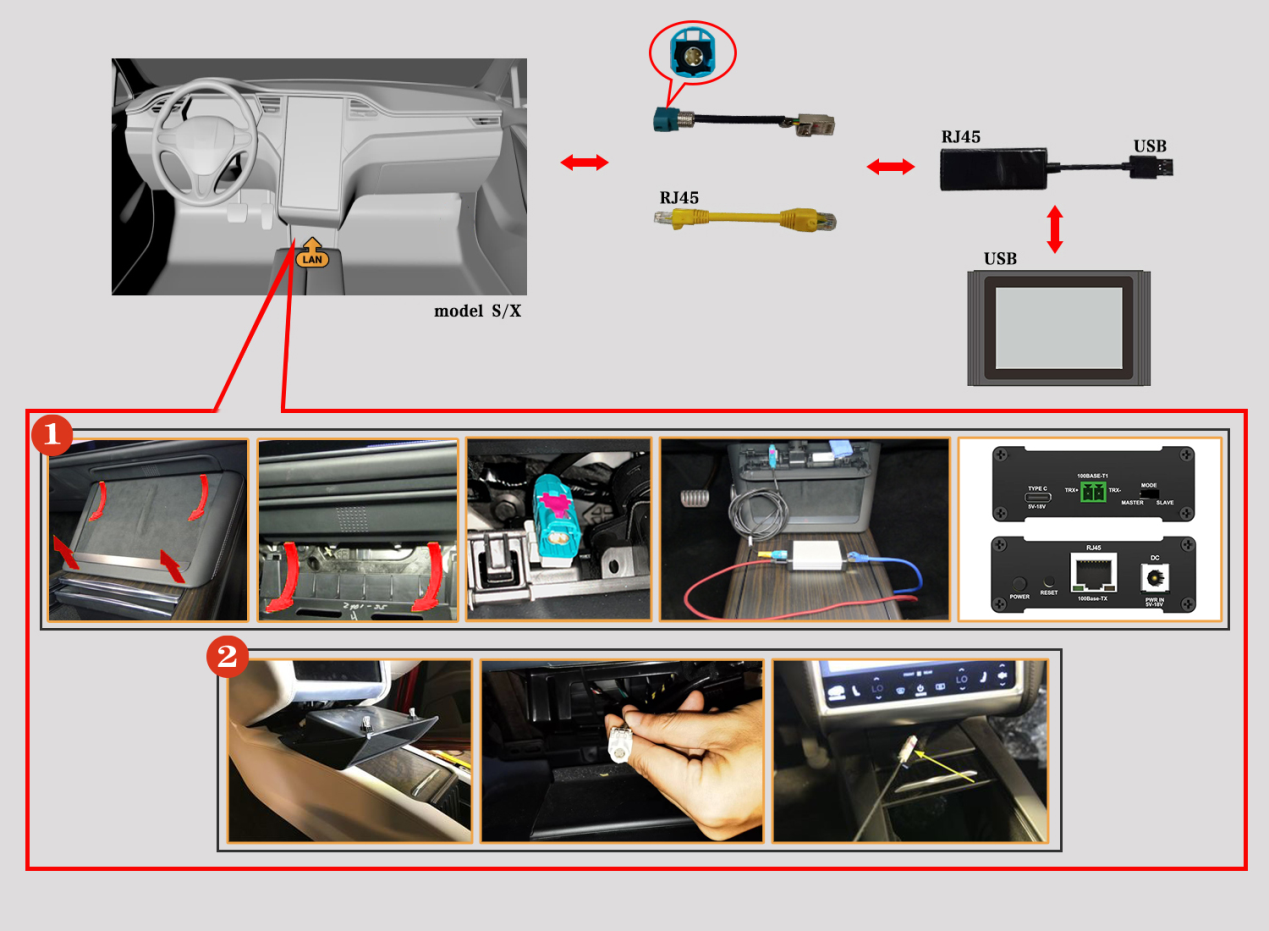

2.Model S/X 2022年后的接线图见图14;



图14


3.Model S/X 2018-2021年的接线图见图15;



图15


4. Model S/X 2014-2018年 Tegra芯片MCU的接线图见图16;



图16
